Kaçak Akım Röleleri, Testi ve Muayenesi Neden Önemlidir?
Kaçak Akım Röleleri, eksik akımı koruma anahtarları olarak bilinir ve herhangi bir elektrik kaçağında yapılan Kaçak Akım Testi hayatınızı kurtarabilir, yangın riskine karşı evinizi ve tesislerinizi güvence altına alabilir.
Tek ya da üç fazlı modellerle, günlük yaşamda karşılaşabileceğiniz elektriksel tehlikelerden korunabilirsiniz. Tamamen elektromekanik prensiple çalışan bu koruma anahtarları, ağ geriliminden bağımsız olarak işlev görür. Aktif iletkenlerin içinden geçen akımı karşılaştıran transformatörler ve açma mekanizmaları ile çalışırlar.

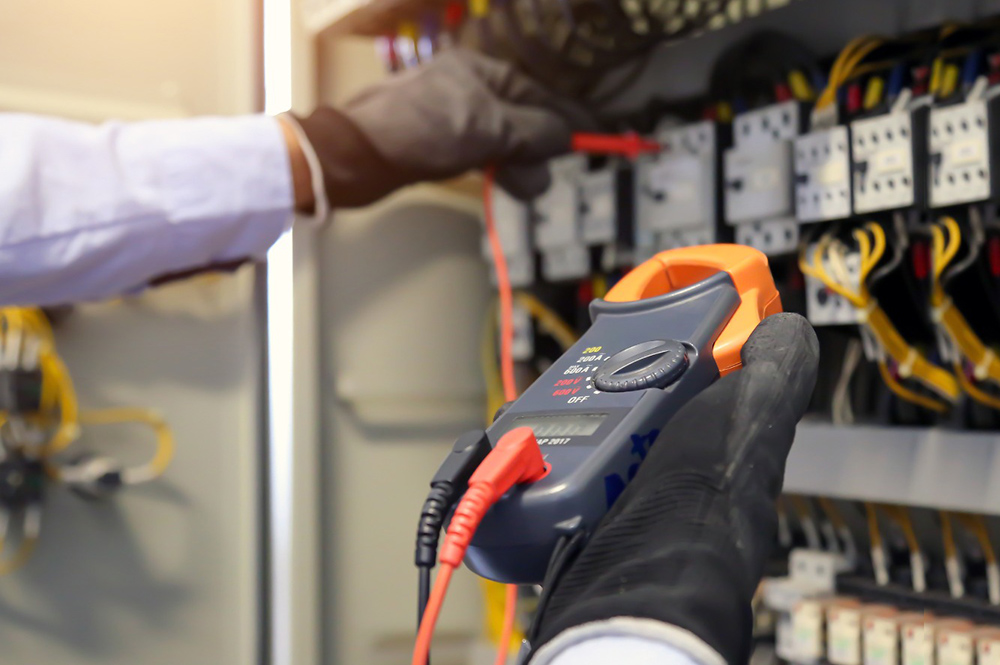

Kaçak Akım Testi Nedir?
Kaçak akım, normal işletme hattı dışında bulunan iletkenlere çeşitli nedenlerle geçen akımdır. Röle, faz ile nötr arasındaki farkı izleyerek, belirlenen eşiğe ulaşıldığında devreyi keser. Bu fark toprağa aktığında cihaz, yaşam güvenliğini korur.
2 kutuplu (monofaze) ve 4 kutuplu (trifaze) cihazlarda, dönüş akımı yük akımına eşit olmalı veya toplam vektörel akım sıfıra yakın olmalıdır. Aksi durumda kaçak akım söz konusudur ve röle sistemi devreyi keser.
Kaçak Akım Rölesi Çalışma Prensibi
Röleler, toroidal ölçüm transformatörü prensibine göre çalışır. Faz ve nötr hattındaki akım dengesizliği, toroid üzerinde manyetik akı oluşturur. Bu akı, elektromanyetik bobini tetikler ve ana kontakları açarak sistemi şebekeden ayırır.
Kaçak Akım Rölesi Muayenesi Neden Yapılır?
Kaçak akım rölesi kullanımına ilişkin yükümlülükler; Çalışma ve Sosyal Güvenlik Bakanlığı ve Enerji ve Tabii Kaynaklar Bakanlığı tarafından yayımlanan yönetmeliklerde yer almaktadır.
Elektrik İç Tesisleri Yönetmeliği’nin 18. maddesi, yangın koruması için 300 mA, yaşam güvenliği için 30 mA anma kaçak akım değerine sahip rölelerin kullanılmasını şart koşar. Tüm sistemler, termik manyetik şalterlerle birlikte kurularak seçicilik sağlanmalıdır.
Topraklama ve Elektrik Tesisatı Uygunluk Muayenesi
Kaçak akım testleriyle birlikte topraklama tesisatı muayenesi ve elektrik tesisat uygunluk kontrolleri de yapılmalıdır. 6331 Sayılı İş Sağlığı ve Güvenliği Kanunu, Elektrik Tesislerinde Topraklamalar Yönetmeliği ve TS EN 60079 standardı gibi düzenlemeler doğrultusunda, yılda en az 1 kez yetkili kişilerce ölçüm yapılmalı ve kayıt altına alınmalıdır.
Elektrik tesisat projelendirme, kurulum, bakım ve kontrol işlemleri de bölge koşullarına uygun şekilde yapılmalı; TS HD 60364-4-43 standardı esas alınarak belgelendirilmelidir.
